트랜잭션 익스플로러

트랜잭션 익스플로러는 트랜잭션 데이터를 심층 분석하여 패턴을 발견하고 성능 최적화 분석 결과를 제공하는 기능입니다. 검색 탭과 트래픽 분석 탭을 통해 다양한 관점에서 데이터를 탐색할 수 있습니다.

1. 용도와 목적

0.1 기능 개요

트랜잭션 익스플로러는 대규모 트랜잭션 데이터에서 의미 있는 패턴을 발견하고, 비정상적인 트래픽을 탐지하며, 성능 병목 지점을 식별하는 것을 목적으로 합니다.

목적	설명
패턴 발견	시간대별 트랜잭션 분포 확인, 트래픽 추이 분석
이상 탐지	임계값 초과 항목 자동 감지, 봇 트래픽 식별
성능 분석	느린 트랜잭션, 오류 트랜잭션 집중 구간 파악
심층 탐색	드릴다운(drill-down) 방식으로 원인 트랜잭션 상세 조회

0.2 주요 사용 시나리오

트래픽 급증 원인 파악: 특정 시간대에 트래픽이 급증한 원인을 IP 주소/요청 경로/사용자 에이전트별로 분석
봇 트래픽 식별: AI 크롤러, 검색 엔진 봇 등 자동화된 트래픽 탐지
성능 저하 구간 분석: 느린 트랜잭션이 집중된 시간대와 원인 서비스 식별
보안 이벤트 조사: 특정 IP 주소에서의 다중 요청 경로 공격(URL Enumeration) 패턴 탐지

2. 페이지 개요

1.1 기능 설명

기능	설명
디스커버리 탭	시계열 히스토그램, 필드 목록, 문서 목록을 통한 탐색
트래픽 분석 탭	트래픽 통계, 상위 집계, 이상 징후 탐지
브러시 선택	히스토그램 바 클릭으로 시간 범위 재검색
셀 클릭 필터	문서 목록의 셀 클릭으로 필터 팝업 검색

1.2 접근 경로

URL: /workgroup/[workgroupId]/tx-mining/[mining]
메뉴: 대시보드 > 트랜잭션 익스플로러

접근 권한

로그인한 사용자면 누구나 접근할 수 있습니다.

1.3 사용자 역할 제약

트랜잭션 익스플로러는 역할 기반 접근 제어(RBAC)를 적용하여 사용자가 할당된 리소스에만 접근할 수 있습니다.

1.3.1 리소스 접근 제어

제어 항목	설명	제한 내용
서버 접근	역할에 할당된 수집 서버만 표시	roleTargetAccess.serverIds에 포함된 서버
오브젝트 접근	역할에 할당된 오브젝트만 표시	roleTargetAccess.objHashes에 포함된 오브젝트

SSR 기반 필터링

서버 목록은 서버 사이드 렌더링(SSR) 단계에서 역할 기반으로 필터링됩니다. 클라이언트로 전송되는 데이터는 이미 사용자가 접근 권한이 있는 리소스로 제한됩니다.

1.3.2 메뉴 표시 제어

메뉴 항목	상태	설명
로그 (검색)	활성	현재 페이지
통계	비활성	개발 예정
배치	비활성	개발 예정
스토리지 관리	비활성	개발 예정

메뉴 접근 제한

역할에 관계없이 비활성화된 메뉴 항목(통계, 배치, 스토리지 관리)는 접근할 수 없습니다.

1.3.3 읽기/쓰기 권한

권한	설명	영향
읽기 (read)	데이터 조회 가능	모든 로그인 사용자
쓰기 (write)	데이터 수정/삭제 가능	별도 기능 권한 필요

데이터 읽기 전용

트랜잭션 익스플로러는 데이터 분석 전용 기능이며, 쓰기 권한이 없는 사용자도 모든 조회 기능을 사용할 수 있습니다.

3. 화면 구성

2.1 주요 영역

영역	설명
검색 영역	시간 범위, 서버, 오브젝트, 필터 설정
탭 영역	디스커버리 탭/트래픽 분석 탭
콘텐츠 영역	선택한 탭의 상세 데이터

2.2 전체 화면

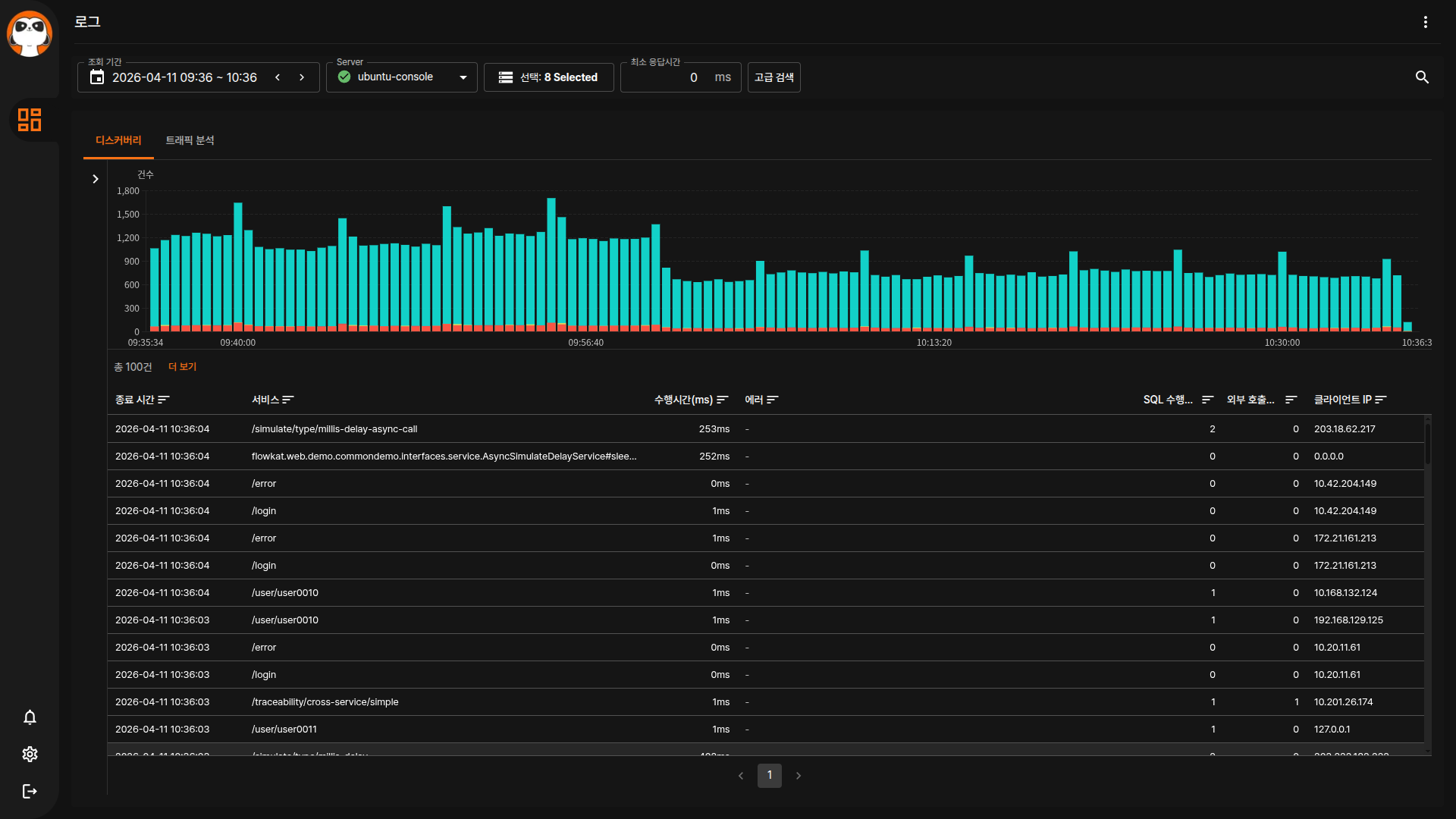

트랜잭션 익스플로러 전체 화면

2.3 UI 구성도

4. 사용 방법

3.1 기본 동작

시간 범위 설정: 시작일과 종료일을 선택하십시오. (최대 30일)
서버 선택: 분석할 수집 서버를 선택하십시오.
오브젝트 선택: 모니터링 대상 오브젝트를 선택하십시오.
검색 실행: 검색 버튼을 클릭하여 데이터를 조회합니다.
탭 전환: 디스커버리 탭과 트래픽 분석 탭을 전환하며 데이터를 확인합니다.

효율적 사용

탭 전환 시 자동으로 해당 탭의 데이터를 로드합니다. 별도로 검색 버튼을 클릭할 필요가 없습니다.

3.2 디스커버리 탭

영역	설명
시계열 히스토그램	시간대별 정상/느린/오류 트랜잭션 분포
필드 목록	표시할 컬럼 선택(왼쪽 패널)
문서 목록	트랜잭션 상세 데이터 테이블(DataTable)

3.2.1 브러시 선택

히스토그램의 특정 바를 클릭하면 해당 시간 범위로 문서 목록이 재검색됩니다.

선택: 바 클릭으로 시간 범위 좁히기
해제: 동일 바 재클릭으로 전체 범위 복원

브러시 선택 동작

히스토그램과 통계는 전체 검색 범위를 유지하며, 문서 목록만 선택한 시간 범위로 필터링됩니다.

3.2.2 셀 클릭 필터

문서 목록의 특정 셀을 클릭하면 해당 값으로 필터링된 검색 팝업창이 표시됩니다.

필드	설명
service	서비스명으로 필터링
ipaddr	IP 주소로 필터링
userAgent	사용자 에이전트로 필터링
objectName	오브젝트명으로 필터링
referrer	리퍼러로 필터링
error	에러 메시지로 필터링
internalId	내부 ID로 필터링

셀 클릭 시각적 피드백

클릭 가능한 셀은 마우스 오버 시 밑줄이 표시되며, 클릭 시 필터링된 검색 팝업창이 나타납니다.

3.3 트래픽 분석 탭

영역	설명
유니크 카운트	유니크 IP/유니크 IP URL/유니크 IP 사용자 에이전트 수
상위 집계 데이터 테이블	IP 주소+요청 경로, IP 주소+사용자 에이전트별 상위 집계(DataTable)
이상 징후 패널	임계값 초과 항목 탐지(2-패널 레이아웃)
임계값 컨트롤	이상 징후 기준 설정

3.3.1 유니크 카운트 카드

화면 상단에 3개의 통계 카드가 표시됩니다. 각 카드에는 이전 기간 대비 변화율(delta) 아이콘이 함께 표시되어 트래픽 증감 추이를 즉시 파악할 수 있습니다.

카드	설명
유니크 IP	조회된 데이터의 유니크 IP 주소 수
유니크 IP+URL 조합	유니크 IP와 요청 경로의 고유 조합 수
유니크 IP+사용자 에이전트 조합	유니크 IP와 사용자 에이전트의 고유 조합 수

3.3.2 상위 집계 데이터 테이블(TopN)

두 개의 상위 집계 데이터 테이블(DataTable)이 좌우로 배치됩니다.

테이블	컬럼	설명
상위 IP + URL	IP 주소, 요청 경로, 요청 수	IP 주소별 가장 많이 호출된 요청 경로
상위 IP + 사용자 에이전트	IP 주소, 사용자 에이전트, 요청 수	IP 주소별 사용된 사용자 에이전트 분포

요청 수 색상 표시 — 테이블별 임계값 상이

두 테이블은 서로 다른 임계값 기준을 사용합니다.

IP + URL 테이블

안내(notice): 5,000회 미만
경고(warning): 5,000 ~ 20,000회
심각(critical): 50,000회 이상

IP + 사용자 에이전트 테이블

안내(notice): 2,000회 미만
경고(warning): 2,000 ~ 10,000회
심각(critical): 30,000회 이상

첫 방문 안내 애니메이션

검색 후 처음 테이블을 방문하면 첫 번째 행에 펄스(pulse) 애니메이션이 표시됩니다. 클릭하여 드릴다운 분석을 시작하십시오.

3.3.3 이상 징후 2-패널 레이아웃

이상 징후 영역은 데스크톱에서 좌우 2열 배치, 모바일에서 상하 배치되는 반응형 구조입니다.

[데스크톱 — 좌우 배치]
+-------------------------+-------------------------+
|  IP+URL TopN 이상 징후  | 사용자 에이전트 확산 / IP Flood |
|  (좌측 패널)            |  탭 전환 (우측 패널)     |
+-------------------------+-------------------------+

[모바일 — 상하 배치]
+------------------------------------------+
|  IP+URL TopN 이상 징후 (상단)            |
+------------------------------------------+
| 사용자 에이전트 확산 / IP Flood 탭 전환 (하단) |
+------------------------------------------+

좌측 패널: IP 주소+URL TopN 이상 징후
우측 패널: 사용자 에이전트 확산(UA Spread) / IP 주소 플러드(IP Flood) 탭 전환

3.3.4 이상 징후 패널 컬럼

컬럼	설명
소스 (source)	IP 주소 (클릭 시 트랜잭션 조회 팝업창 표시)
타겟 (target)	요청 경로 또는 사용자 에이전트 (클릭 시 트랜잭션 조회 팝업창 표시)
요청 수 (count)	해당 조합의 총 요청 수
사용자 에이전트 (userAgent)	봇 탐지 시 표시
봇 유형 (botType)	AI 크롤러, 검색 봇, 소셜 봇 등 자동 분류 결과
봇 의심 (botSuspect)	봇으로 의심되나 확실하지 않은 경우 표시

행 클릭 드릴다운

이상 징후 패널의 행을 클릭하면 XLOG 검색 팝업창이 열려 해당 IP 주소/요청 경로의 트랜잭션을 상세 조회할 수 있습니다.

5. 상호 작용 이벤트

4.1 클릭 가능한 셀

트랜잭션 익스플로러에서는 다양한 셀을 클릭하여 상세 검색을 수행할 수 있습니다.

영역	클릭 대상	동작
문서 목록	service, ipaddr, userAgent, objectName	해당 값으로 필터링된 검색 팝업창 표시
상위 집계 테이블	IP 주소, 요청 경로, 사용자 에이전트	해당 값의 트랜잭션 검색 팝업창 표시
이상 징후 패널	소스(IP 주소), 타겟(요청 경로/사용자 에이전트)	해당 값의 트랜잭션 검색 팝업창 표시
시계열 히스토그램	막대 바	해당 시간 범위로 문서 목록 재검색

4.2 트랜잭션 조회 화면

트랜잭션 익스플로러에서 셀 클릭 시 표시되는 트랜잭션 조회 화면은 특정 필터 값으로 트랜잭션을 상세 조회하는 기능을 제공합니다.

4.2.1 팝업창 목적

목적	설명
드릴다운 분석	집계 데이터에서 개별 트랜잭션으로 심층 분석
원인 규명	특정 IP 주소/요청 경로/사용자 에이전트의 트랜잭션 패턴 확인
타임라인 조회	선택한 필터의 트랜잭션 타임라인 및 프로파일 확인

4.2.2 지원 필터 유형

필터 타입	설명	사용 예시
service	서비스명 텍스트 패턴	`/api/user/*`
serviceHash	서비스 해시값 (고속)	정확한 URL 매칭
userAgentHash	사용자 에이전트 해시값	브라우저/봇 식별
address	IP 주소	`192.168.1.1`
errorHash	에러 해시값	특정 에러 타입
referrer	리퍼러	유입 경로 분석
userId	사용자 ID	사용자별 트랜잭션

해시값 필터

serviceHash, userAgentHash 등 해시값 기반 필터는 클라이언트 사이드에서 처리되어 대용량 데이터 조회 시 빠른 성능을 제공합니다.

4.2.3 팝업창 기능

자동 검색: 팝업창 열릴 때 자동으로 검색 실행
범위 모드: 트래픽 분석 탭에서는 검색된 시간 범위(from~to)를 그대로 적용
타임라인 차트: 트랜잭션 실행 시간 시각화
점 클릭 분석: 차트의 특정 점 클릭으로 프로파일 상세 조회
닫기 시 중단: 팝업창 닫을 때 진행 중인 검색 자동 중단

4.2.4 사용 시나리오

시나리오	설명
IP 주소 분석	상위 집계 테이블에서 IP 주소 클릭 → 해당 IP 주소의 모든 트랜잭션 조회
요청 경로 분석	이상 징후 패널에서 요청 경로 클릭 → 해당 요청 경로를 호출한 IP 주소 목록 확인
봇 트래픽 확인	봇 표시 항목의 사용자 에이전트 클릭 → 봇의 요청 패턴 분석
시간 범위 분석	트래픽 분석 탭에서 셀 클릭 → 해당 시간 범위 내 트랜잭션만 정확히 조회

분석 워크플로우 활용법

트래픽 분석 탭에서 상위 집계 확인
관심 항목의 IP 주소/요청 경로 셀 클릭
XLOG 검색 팝업창에서 해당 트랜잭션의 타임라인 확인
느린 요청(점) 클릭으로 프로파일 상세 분석

4.3 이벤트 흐름

[사용자 클릭]
     ↓
[필터 값 추출] (IP 주소/요청 경로/사용자 에이전트 해시)
     ↓
[XLOG 검색 팝업창 열기]
     ↓
[필터 적용 검색 실행]
     ↓
[상세 트랜잭션 목록 표시]

6. 이상 감지

5.1 이상 감지 개요

트랜잭션 익스플로러는 설정된 임계값을 초과하는 항목을 자동으로 탐지하여 표시합니다.

항목	설명
임계값	이상으로 판단할 최소 요청 수 (기본값: 100)
탐지 유형	IP 주소+요청 경로, 사용자 에이전트 확산, IP 주소 플러드
봇 분류	AI 크롤러, 검색 봇, 소셜 봇 등 자동 분류

5.2 이상 징후 유형

유형	코드	설명	탐지 기준
IP 주소+요청 경로 이상	ipurl	단일 IP 주소가 특정 요청 경로를 임계값 이상 호출	IP 주소별 요청 경로 호출 수 ≥ 임계값
사용자 에이전트 확산	uaSpread	단일 IP 주소가 다양한 사용자 에이전트로 호출	IP 주소별 고유 사용자 에이전트 수 ≥ 임계값
IP 주소 플러드	ip_flood	단일 IP 주소가 다양한 요청 경로를 대량 호출	IP 주소별 요청 경로 호출 수 ≥ 임계값

이상 징후 탐지 목적

사용자 에이전트 확산과 IP 주소 플러드 탐지는 분산 서비스 거부(DDoS) 공격이나 스크래핑 봇을 식별하는 데 활용됩니다.

5.3 봇 분류

이상 징후 패널에서는 사용자 에이전트를 분석하여 봇 유형을 자동으로 분류합니다.

봇 유형	설명	표시 색상
ai_crawler	AI 크롤러 (ChatGPT, Claude 등)	빨간색
search_bot	검색 엔진 봇 (Googlebot, Bingbot 등)	노란색
social_bot	소셜 미디어 봇	파란색
seo_tool	SEO 도구	노란색
crawler	일반 크롤러	빨간색
browser	일반 브라우저	기본값

봇 의심 표시

botSuspect 필드가 표시된 항목은 로봇으로 의심되나 확실하지 않은 경우입니다. 노란색 로봇 아이콘으로 표시됩니다.

5.4 임계값 설정

각 이상 징후 패널에는 **슬라이더와 텍스트 입력 필드가 동시에 제공(ThresholdSlider)**되어, 드래그로 빠르게 조정하거나 정확한 수치를 직접 입력할 수 있습니다.

설정 항목	기본값	실용 범위	설명
IP 주소+URL 임계값	5,000	5,000 / 20,000 / 50,000	단일 IP 주소가 특정 요청 경로를 호출하는 횟수 기준
사용자 에이전트 확산 임계값	2,000	2,000 / 10,000 / 30,000	단일 IP 주소가 사용하는 고유 사용자 에이전트 수 기준
IP 주소 플러드 임계값	2,000	2,000 / 10,000 / 30,000	단일 IP 주소가 호출하는 요청 경로 수 기준

임계값 적용 시점

임계값 변경 후 즉시 재계산되어 이상 징후 목록이 업데이트됩니다.

임계값 설정 주의사항

임계값이 너무 낮으면 정상 트래픽도 이상으로 탐지할 수 있습니다. 환경에 맞게 적절히 조정하십시오.

7. 필터 및 검색

6.1 필터 옵션

필터 항목	설명	사용 예시
시간 범위	조회할 시간 구간 (최대 30일)	최근 1시간, 사용자 지정
날짜 프리셋	자주 쓰는 기간 빠른 선택	오늘 / 최근 7일 / 최근 30일
최근 검색 이력	최대 3건의 이전 검색 조건 재사용	이전 검색 클릭으로 즉시 적용
서버	수집 서버 선택	collector-001
오브젝트	모니터링 대상 오브젝트	모두 선택 / 일부만 선택
최소 응답시간	응답시간 하한 필터	1000ms 이상만 조회

검색 중 탭 전환 제한

검색이 진행 중인 동안에는 탭 전환이 비활성화됩니다. 검색 완료 후 탭을 전환하십시오.

6.2 고급 검색

고급 검색 버튼을 클릭하면 다음 조건을 추가할 수 있습니다.

조건	필터 필드	설명
서비스명	service	서비스(URL) 패턴 매칭
IP 주소	ipaddr	클라이언트 IP 주소

6.3 필드 필터 통합

검색 실행 시 검색 영역의 각 조건이 하나의 필드 필터(fieldFilters)로 통합되어 서버에 전달됩니다.

검색 조건	필터 필드명	설명
고급 검색 > 서비스명	service	서비스 URL 패턴
고급 검색 > IP 주소	ipaddr	클라이언트 IP 주소
최소 응답시간	elapsed	응답시간 하한 필터 (밀리초)
오브젝트	objectHash	선택한 오브젝트의 해시값

히스토그램 V2

디스커버리 탭의 시계열 히스토그램은 HistogramV2 API를 사용하여 시간대별 트랜잭션 분포를 표시합니다. 정상(normal), 느린(slow), 오류(error) 트랜잭션을 색상으로 구분합니다.

8. 데이터 갱신

7.1 수동 갱신

검색 버튼: 필터 조건 변경 후 데이터 재조회
탭 전환: 탭 변경 시 자동으로 해당 탭 데이터 로드
임계값 변경: 임계값 입력 후 즉시 재계산

데이터 갱신 방식

트랜잭션 익스플로러는 실시간 갱신을 지원하지 않습니다. 검색 버튼을 클릭하거나 탭을 전환할 때 데이터를 갱신합니다.

7.2 빈 상태(Empty State) 안내

검색 결과가 없을 때는 단계별 안내 메시지(Progressive Empty State)가 표시됩니다.

단계	표시 조건	안내 내용
초기 상태	검색 전	검색 조건 설정 안내
결과 없음	검색 후 데이터 없음	조건 변경 또는 기간 확장 권장

이상 징후 패널 우측 상단의 SeverityLegend 범례를 통해 경고 색상(안내/경고/심각)의 기준을 언제든 확인할 수 있습니다.

9. 문제 해결

8.1 자주 발생하는 문제

증상	원인	해결 방법
데이터가 표시되지 않음	선택한 조건에 데이터 없음	시간 범위 확장, 서버/오브젝트 재선택
목록 로딩 지연	데이터량 과다	필터 조건 추가, 시간 범위 축소
히스토그램이 표시되지 않음	검색 미실행	검색 버튼 클릭
이상 징후가 너무 많음	임계값 낮음	임계값 상향 조정
셀 클릭 반응 없음	검색 미실행	먼저 검색을 실행하십시오

시간 범위 제한

검색 가능한 시간 범위는 최대 30일입니다. 장기간 검색 시 응답 시간이 길어질 수 있으므로 필요한 기간만 조회하십시오.

8.2 성능 최적화 팁

데이터 양 제한: 시간 범위를 좁혀서 조회하면 응답 속도가 빨라집니다.
오브젝트 필터: 관심 있는 오브젝트만 선택하여 불필요한 데이터 제외
필드 목록: 필요한 컬럼만 표시하여 렌더링 성능 향상
